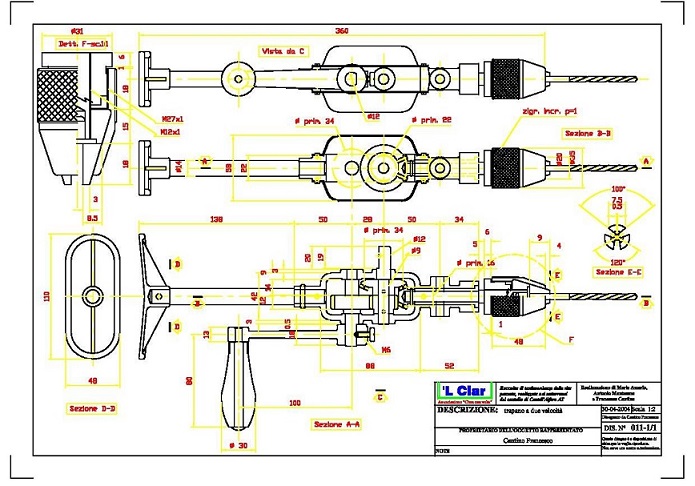

Per vedere il disegno PDF costruttivo puoi cliccare anche qui >

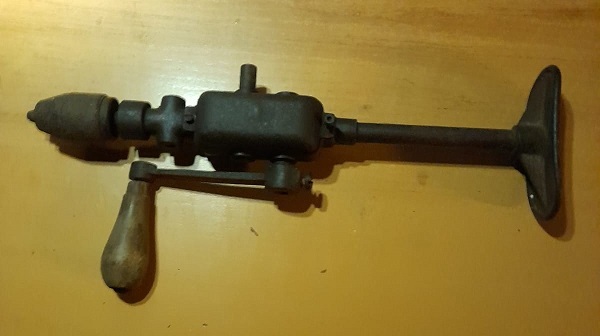

Trapano a manovella a due velocità

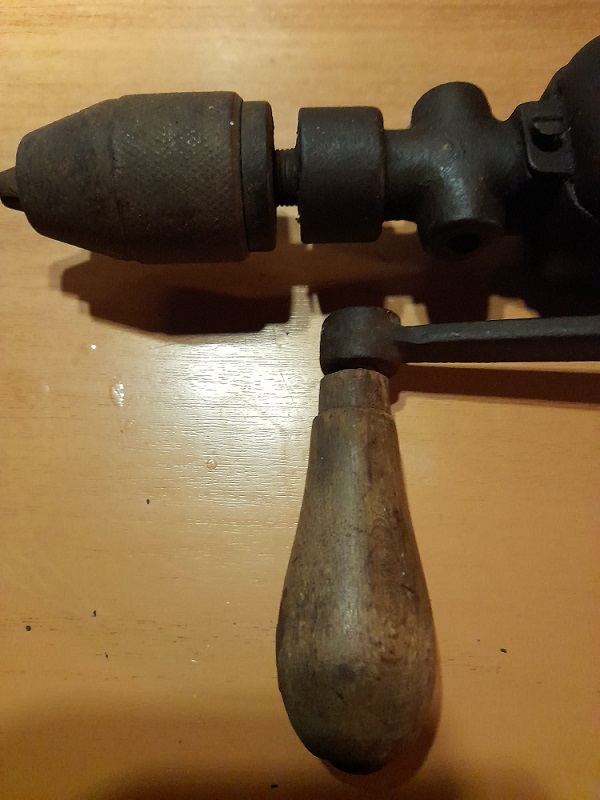

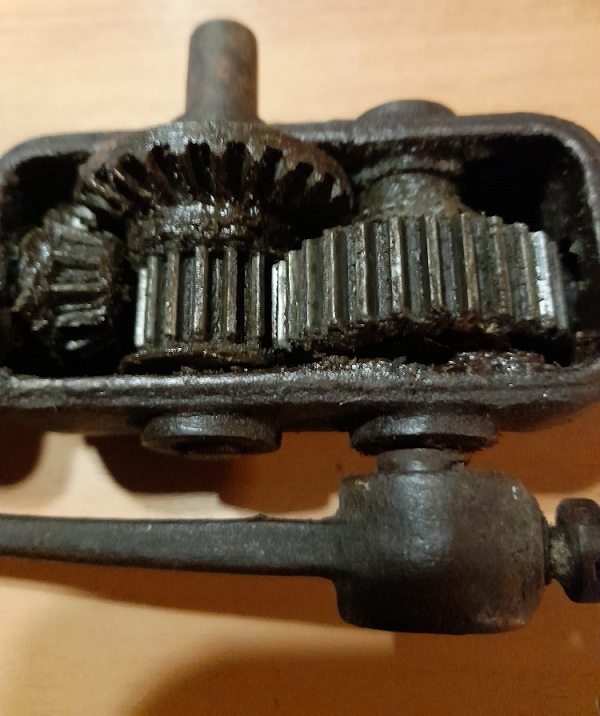

E’ dotato di quattro ingranaggi che trasmettono il movimento rotatorio alla punta applicata al mandrino (parte che si trova sull'estremità inferiore del trapano nella quale appunto si introduce la punta, fissandola strettamente).

La manovella applicata nella posizione come si vede nel disegno trasmette una velocità alla punta, poco più che triplicata. Ad esempio mettiamo che girando la manovella si riesca a fare 100 giri al minuto, l’ingranaggio di diametro 34 trasmette all’albero su cui si trova l’altro ingranaggio di diametro 22, una velocità pari a 154 giri al 1’. Ma dato che su questo secondo albero è montato anche un ingranaggio conico di diametro 34, trasmette al mandrino tramite un altro ingranaggio, anche esso conico ma di diametro 16, una velocità finale di diametro 328 giri al 1’.
Si ricava con queste operazioni       100x34:22=154      154x34:16= 328

Se invece abbiamo bisogno di una velocità inferiore, si deve spostare la manovella sull’albero opposto, il quale ospita l’ingranaggio conico di diametro 34, il quale trasmette all’altro ingranaggio conico più piccolo di diametro 16, che è montato sull’albero del mandrino, una velocità di 212 giri al 1’.
Così ipotizzando di imprimere alla manovella una velocità di 100 g/1’ si può fare questa semplice operazione e ricavare la velocità della punta.  100x34:16=212
